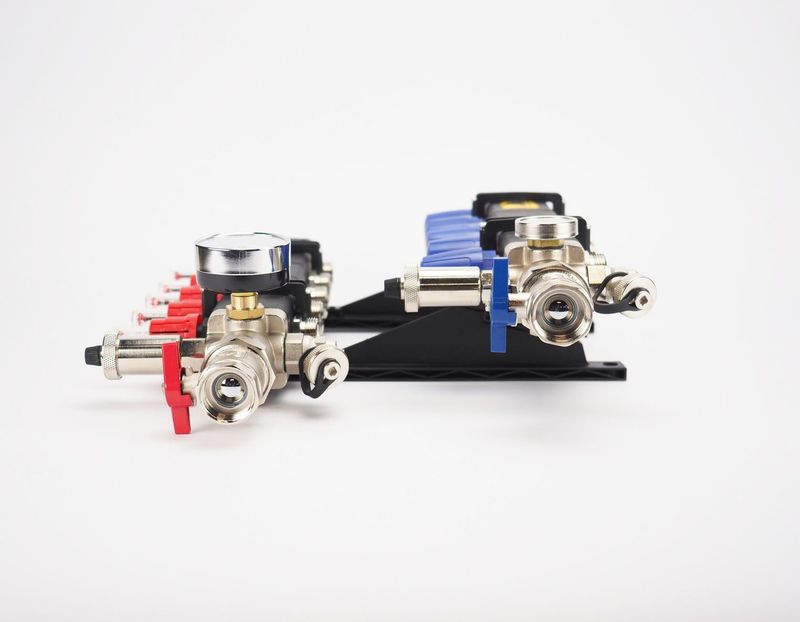

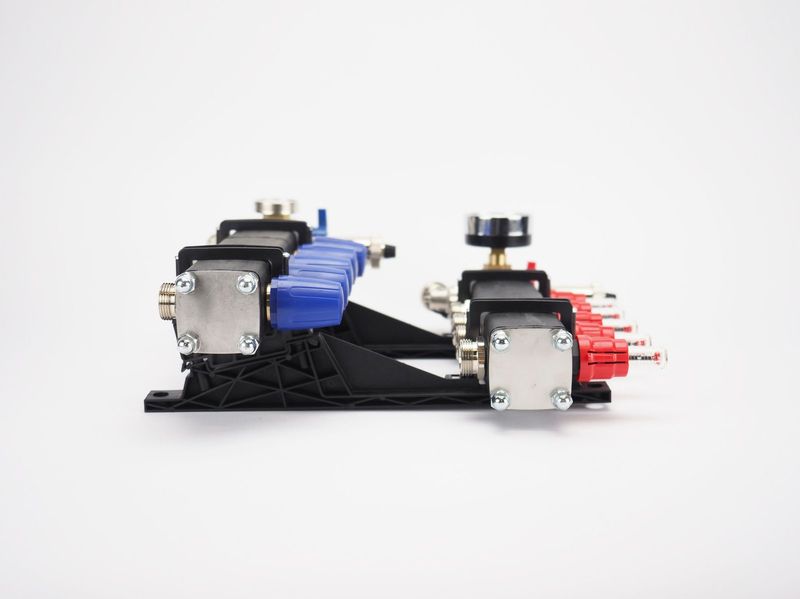

Open Premium Kunststof Verdeler 10 Groeps

Product details

Geschikte warmtebron



HT CV-ketel (> 65 °C)

:

 ✘



LT CV-ketel (45 °C ~ 55 °C)

:

 ✘



Zonneboiler (met buffervat)

:

 ✘



LT CV-ketel (< 45 °C)

:

 ✔



Pelletkachel

:

 ✘



Hybride warmtepomp

:

 ✔



Stad- / blokverwarming

:

 ✘



Warmtepomp

:

 ✔

Gemaakt van een met glasvezel versterkte polyamide

Te gebruiken voor systemen die zowel koelen als verwarmen

Inregelbare flowmeters en automatische ontluchters

Open verdeelunit voor LT-systemen met een maximale aanvoer van circa 45°C

De MAGNUM open kunststof verdeler bestaat uit losse kunststof elementen, die onderling verbonden zijn door middel van draadstangen.

De losse elementen zijn vervaardigd van een met glasvezel versterkte polyamide, die zeer geschikt is voor hoge, maar ook lage temperaturen. De elementen hebben een dubbelwandige opbouw waardoor automatisch een isolatielaag wordt gevormd. Dit maakt deze verdeler uitermate geschikt voor verwarmen, maar ook voor koelen. Door deze isolatielaag ontstaat nagenoeg geen condensvorming op de verdeler. Deze verdeler wordt daarom steeds vaker toegepast in combinatie met een warmtepomp, die in de winter verwarmd en in de zomer koelt. Standaard is deze verdeler voorzien van 1” kogelkranen, 2 automatische ontluchters en inregelbare flowmeters.

Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.

Garantie

Op het casco van de kunststof kokers heeft u een garantie van 10 jaar en op appendages een garantie van 2 jaar.

Technische details

Specificaties MAGNUM Open Kunststof Verdeler

Sterke kunststof vloerverwarming verdeler van losse componenten met flow-meters inbegrepen;

gemaakt van door glasvezel versterkte polyamide

verzamelbalk is voorzien van geïntegreerde ventielen (waarop actuators geplaatst kunnen worden)

inregelbare flowmeters

primaire hoofdaansluiting is 1"

groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

dubbele kunststof beugels voor bevestiging

Principeschema

1a. Aanvoer verdeler

1b. Retour verdeler

2. Verwarmingsgroepen











Afmetingen

 groepen

breedte (mm)

hoogte (mm)

diepte (mm)









 2 groepen

 265

375

135

 3 groepen

 320

375

135

 4 groepen

 375

375

135

 5 groepen

 430

375

135

 6 groepen

 485

375

135

 7 groepen

 540

375

135

 8 groepen

 595

375

135

 9 groepen

 650

375

135

 10 groepen

 705

375

135

 11 groepen

760

375

135

 12 groepen

 815

375

135

 13 groepen

 870

375

135

 14 groepen

 925

375

135

15 groepen

980

375

135

Aansluitingen

Aansluitingen*

A.

B.

C.

D.

E.

F.

G.

H.

I.

J.

K.

L.

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

vulnippel

aanvoer met kogelafsluiter, 1"

thermometer aanvoer

automatische ontluchter

inregelbare flowmeter

aanvoer vloerverwarmingsbuizen

retour met kogelafsluiter, 1"

automatische ontluchter

vulnippel

thermometer retour

thermostatische afsluiter met M30 draad

retour vloerverwarmingsbuizen

*) Let op ; recente modellen kunnen kleine afwijkingen hebben

Merk: MAGNUM Heating

Productcategorie: Water-systeem (CV)

Type warmtebron: LT-systeem (aanvoer < 45°C)
